国产特黄特色的大片观看免费视频-国产特级毛片-国产特一级毛片-国产天美-人人澡人人看-人人澡人人模人人爽手机版

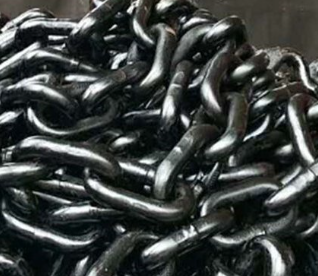

三環鏈拉力實驗的標準具體如下:

1.拉伸實驗:在試驗負荷下，三環鏈的伸長率不大于2%;破斷負荷下的伸長率不小于15%。

2.彎曲實驗:三環鏈的彎曲撓度應大于50mm或承受力大于360KN，試驗后三環鏈應無裂紋。

3.沖擊功實驗:三環鏈的沖擊功符合MT244.1-2005表6的規定，且在試驗中不允許出現明顯裂紋。當疲勞試驗達到規定次數時，三環鏈如出現裂紋，則對該三環鏈進行破斷拉力試驗，其破斷負荷應不低于360kN。

4.疲勞實驗:在疲勞試驗中，三環鏈不允許出現明顯裂紋。當疲勞試驗達到規定次數時，如三環鏈出現裂紋，則對該三環鏈進行破斷拉力試驗，其破斷負荷應不低于360kN。

5.尺寸偏差:三環鏈的尺寸偏差應符合MT244.1-2005表8的規定。

6.外觀質量:三環鏈應按規定程序批準的圖樣和技術文件制造，其直徑、節距、內寬應符合標準。三環鏈焊接焊拉處的直徑應不小于棒料的直徑，也應不大于實際棒料直徑的115%;焊拉三環鏈表面應光潔;焊口處不允許有氣孔、夾渣、裂紋等缺陷。

7.金相組織和脫碳層:三環鏈熱處理后，晶粒度應符合GB/T6394中5級或更細的均勻組織。焊接鏈環全脫碳層應不大于0.1mm。

請注意，具體的實驗標準可能會根據不同生產商和不同規格的產品而有所差異。
