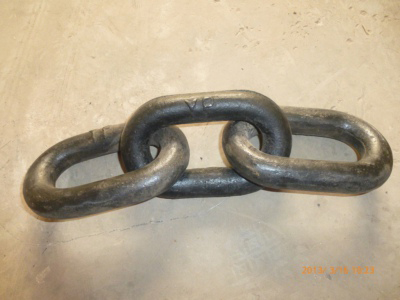

礦車鍛打三環鏈本產品經國家安全檢測中心濟寧煤礦煤礦安全檢驗所定期檢驗為合格產品。
礦車鍛打三環鏈應用： 礦車連接
材料：優質合金鋼
制造標準： ISO 、DIN、BS、GB、MT等標準
礦車鍛打三環鏈強度等級： C級，B級
安全保證： 驗證載荷為2倍工作載荷三環鏈，直徑32三環鏈，礦車銷子，礦車配件
礦車鍛打三環鏈是由一塊材料經九次鍛造而成。適用于運輸煤炭、矸石、物料等各類礦車和林業木材運輸聯接，在符合《煤礦保安規程》的前提下也適用于礦山人的聯接。
礦車鍛打三環鏈詳細參數：
| 規格dxp mm | 寬度 | 圓弧半徑 | 重量 | 試驗負荷 | 最大試驗伸長率 | 最小破斷負荷 | 最小破斷伸長率 | |
| 最小內寬 | 最大外寬 | |||||||
| 22x105 | 40 | 87 | 41 | 2.9 | 70 | 2 | 370 | 15 |
| 26x118 | 46 | 102 | 48 | 4.6 | 100 | 2 | 520 | 15 |
| 28x120 | 48 | 108 | 51 | 6.7 | 110 | 2 | 610 | 15 |
| 30x120 | 48 | 112 | 53 | 7.8 | 120 | 2 | 670 | 15 |
| 30x130 | 55 | 119 | 56.5 | 6.9 | 120 | 2 | 670 | 15 |
| 32x140 | 58 | 126 | 60 | 9.9 | 140 | 2 | 790 | 15 |
| 34x147 | 64 | 136 | 65 | 10.1 | 160 | 2 | 890 | 15 |
| 38x145 | 80 | 160 | 77 | 13.65 | 200 | 2 | 1110 | 15 |
三環鏈臥式拉力試驗機技術要求
一、用途及功能
本三環鏈臥式拉力試驗機主要用于1T礦車竄車連接時的連接環、鏈、插銷、車體及碰頭等構件的拉伸性能試驗，測定其力學性能參數、特征值。
二、鍛打三環鏈 試驗機主要結構
主要由：主機（加載框架）、液壓源、測控系統等組成。主機采用臥式框架結構，通過液壓方式施加試驗力。
三、技術參數
1、最大試驗力: 500kN 2、試驗力范圍：100 kN—500 kN 3、量 程：全程不分檔（等效五檔） 4、試驗力示值誤差：優于±1%、 5、試驗力控制精度：±1% 6、活塞最大行程：（500kN） 0-500mm 7、活塞移動速度：500mm/min 8、位移測量范圍：(500kN) 0-500mm 9、位移測量精確度：±0.1mm 10、位移控制精確度：±1% 11、拉伸空間(不包括活塞行程)： 橫梁移動調節 鋼絲繩接頭中心距離 26000mm 12、油源流量： 63升/min 13、竄車數量不少于5個車 14、配套設備要有產品合格證。 |
